在钣金成形行业，准确的仿真对于确保生产质量和效率至关重要。随着制造技术的不断发展，越来越多的公司依赖计算机辅助工程（CAE）软件来优化成型过程。然而，如何验证仿真的准确性仍然是一个挑战。本文将探讨如何使用AutoForm的精度足迹概念来证明钣金仿真的准确性，帮助工程师识别和解决潜在问题，从而提高生产效率。

　　1. 精度足迹的概念

　　精度足迹是AutoForm提出的一个重要概念，它提供了一种系统化的方法来检查所有输入的质量，以确定模拟结果的准确性。通过比较仿真与实际试模结果，工程师可以识别出不匹配的原因，并将其重新连接到冲压过程。

　　1.1 精度足迹的基本原理

　　精度足迹的基本原理是，如果实验设置和仿真设置相同，则结果也应相同。这一原则为验证仿真准确性提供了基础。通过分析精度足迹，工程师可以检查仿真和实验输入的相关性，进而发现可能导致不匹配的因素。

　　2. 使用精度足迹进行故障排除

　　在实际应用中，工程师通常会遇到仿真结果与试模结果不一致的情况。根据经验，试模中有80%的案例未能完全反映工程意图，通常是由于一个或多个重要工艺细节与模拟设置不匹配。通过精度足迹，工程师可以系统地检查每个参数，以找到造成不匹配的原因。

　　2.1 检查材料和机械性能

　　精度足迹的第一步是检查材料和机械性能，包括R值、屈服强度、拉伸强度、材料模型和坯料厚度等。这些因素在精度足迹图中由不同的三角形表示，形成“材料建模 - 机械性能”部分。

　　2.2 摩擦学系统的评估

　　摩擦学系统的准确性同样重要。工程师需要确保润滑剂的用量、毛坯和刀具的表面粗糙度符合预期。这些参数的正确性直接影响到成型过程的结果。

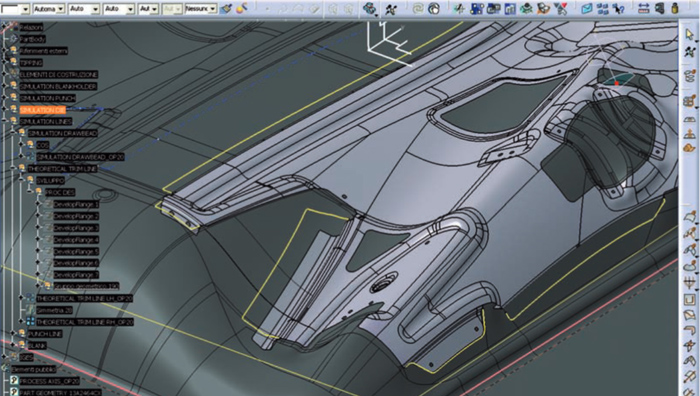

　　3. 模拟设置与试模设置的对比

　　在故障排除过程中，工程师需要对比模拟设置与试模设置。以下是一些关键的检查点：

　　4. 实际案例分析

　　4.1 案例一：门内OP图纸

　　在一个实际案例中，工程师发现“门内OP图纸”下角出现裂缝，而仿真中并未观察到此现象。通过精度足迹检查，发现模拟中使用的坯料厚度为0.98毫米，而试模中使用的厚度为0.80毫米。由于材料厚度不匹配，导致了仿真与试模结果的不一致。

　　重新运行模拟，使用实际的坯料厚度，结果显示该区域的裂缝得到了预测。这表明，确保模拟和实验设置的一致性是获得准确结果的关键。

　　4.2 案例二：外罩裂缝

　　另一个案例涉及到外罩的裂缝问题。虽然模拟中显示出一定的变薄，但在试模中出现了裂缝。通过精度足迹分析，发现模具几乎没有抛光，导致过度减薄和分裂。工程师通过增加润滑剂的用量来补偿，但效果不佳。

　　最终，解决方案是对模具进行抛光，并根据工程的初步计划进行工作。通过这种方式，工程师能够成功匹配数字设置与实际试模，确保仿真和试模结果一致。

　　5. 精度足迹的优势

　　使用精度足迹的主要优势在于，它不仅提供了一种系统的方法来验证仿真设置的准确性，还帮助工程师快速识别不匹配的原因。这一过程能够加快试模速度，减少生产中的问题，从而提高整体效率。

　　6. 结论

　　通过使用AutoForm的精度足迹概念，工程师可以有效地验证钣金仿真的准确性。精度足迹提供了一种系统化的方法，帮助工程师检查所有输入的质量，从而识别和解决潜在问题。确保模拟设置与试模设置的一致性是获得准确结果的关键。随着制造技术的不断进步，精度足迹将继续为工程师提供强有力的工具，帮助他们在钣金成形行业中应对各种挑战，实现更高的生产效率和零件质量。

　　通过深入理解精度足迹的原理和应用，制造公司能够在竞争激烈的市场中保持领先地位，确保其产品的质量和可靠性。
