在现代钣金成形工艺中，油罐头现象是一个常见且令人困扰的问题。油罐头不仅影响零件的外观，还可能危及其结构稳健性，进而影响回弹补偿的有效性。因此，准确识别油罐头并采取适当的处理策略至关重要。本文将探讨如何使用AutoForm识别油罐头，分析相关的力测量，并提供有效的解决方案。

　　1. 油罐头的定义与影响

　　油罐头是指在平坦区域或几何特征较少的区域，因不均匀拉伸和异质应力分布而导致的表面凸起现象。这种现象通常出现在成形后的金属表面，可能会导致零件的回弹补偿失败，影响最终产品的质量。

　　1.1 油罐头的危害

　　- **结构稳定性**：油罐头现象可能导致零件在使用过程中出现变形，影响其功能和安全性。

　　- **回弹补偿的有效性**：如果油罐头未被识别并处理，后续的回弹补偿尝试可能会导致更大的问题，浪费时间和资源。

　　2. 识别油罐头的策略

　　识别油罐头的第一步是通过准确的分析来确定问题所在。在AutoForm中，可以通过检查结果变量来识别油罐头。

　　2.1 使用次要应力结果变量

　　在仿真阶段，次要应力结果变量可以提供油罐头发生的明显指标。当板材在冲压后弹回时，如果表面无法放松，可能会出现油罐头现象。

　　- **拉伸应力与压缩应力的对比**：在油罐头区域，一侧可能显示拉伸应力（膨胀），而另一侧则显示压缩应力。这种应力的不均匀性是识别油罐头的关键。

　　3. 板材横截面的分析

　　除了使用次要应力结果变量，分析板材的横截面也是识别油罐头的有效方法。

　　3.1 使用夹具进行力测量

　　在AutoForm中，可以通过在回弹评估期间放置单侧夹具并检查其影响，来识别油罐头现象。通过多次模拟，可以改变夹具的位置，并检查夹具与板材之间的接触力。

　　- **接触力的变化**：当夹具靠近板材时，接触力应该会增加。如果在某个位置接触力突然降为零，说明油罐头现象正在发生。

　　3.2 模拟示例

　　以下是识别油罐头的示例：

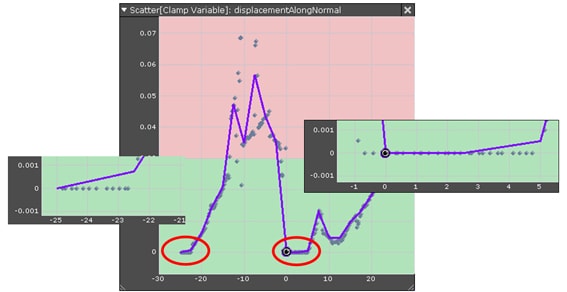

　　通过分析接触力散点图，可以清晰地识别油罐头发生的位置。当接触力突然降为零时，表明板材在该位置发生了向外弹出的情况。

　　4. 处理油罐头的策略

　　一旦识别出油罐头问题，接下来的步骤是制定有效的处理策略。

　　4.1 避免补偿失误

　　在处理油罐头时，避免将有问题的区域视为正常的回弹行为是至关重要的。错误的补偿可能导致更大的问题。

　　- **准确分析**：在进行补偿之前，确保对油罐头现象进行详细分析，了解其根本原因。

　　4.2 使用AutoForm-Sigma

　　AutoForm-Sigma以其执行多次模拟运行的能力而闻名。通过在多个模拟中定义夹具的位置，可以找到有问题的回弹区域。

　　- **设置设计变量**：在设置仿真时，将“沿几何法线的位移”范围配置为钳制的设计变量，以便进行更准确的分析。

　　5. 识别油罐头的实例分析

　　通过具体的实例分析，可以更好地理解油罐头的识别过程。

　　5.1 实例分析

　　在AutoForm中，用户可以通过以下步骤识别油罐头：

　　- **设置夹具**：在多个模拟中改变夹具的位置。

　　- **分析接触力**：检查夹具与板材之间的接触力，确定油罐头发生的位置。

　　6. 结论

　　油罐头现象是钣金成形过程中常见的问题，准确识别和处理这一现象对于确保零件质量至关重要。通过使用AutoForm的次要应力结果变量和夹具力测量方法，工程师可以有效识别油罐头，并制定相应的处理策略。

　　在现代制造业中，正确识别和处理油罐头现象不仅能提高生产效率，还能降低废品率，确保最终产品的质量和可靠性。通过深入理解油罐头的识别过程，制造公司能够在竞争激烈的市场中保持领先地位，确保其产品的稳健性和性能。
