AutoForm是一款广泛应用于冲压成型过程模拟的工具，能够帮助工程师高效地进行冲压模具的设计与优化。在使用AutoForm进行分析时，应变路径的标识是重要的参数之一，它能够帮助工程师分析和优化材料的变形情况，从而确保产品的质量。AutoForm的应变路径标识在哪里，AutoForm应变路径标识可以导出吗，这是很多使用者在进行模拟分析时常常遇到的问题。本文将详细探讨应变路径标识的位置及其导出功能。

一、AutoForm的应变路径标识在哪里

应变路径标识的作用

应变路径标识主要用于标识材料在成型过程中的变形路径，它是模拟过程中非常重要的分析工具之一。在AutoForm中，工程师可以通过应变路径标识来观察不同区域的应变分布情况，进而调整冲压工艺或模具设计，避免出现过大的应变集中区域，减少裂纹或缺陷的发生。

如何在AutoForm中查看应变路径标识

在AutoForm软件中，查看应变路径标识的过程相对简单。通常，用户只需要选择合适的分析视图，例如“应变分析”或“变形路径”视图，系统便会自动展示出相应的应变路径。用户可以根据这些路径来分析材料的流动情况，尤其是某些应力较大的区域，设计人员可以进行针对性的调整。在具体操作中，可以通过以下步骤查看应变路径标识：

打开AutoForm软件，加载模拟数据文件。选择相关的分析类型，例如“应变分析”。在显示选项中选择“应变路径”或“变形路径”视图。软件将自动为用户显示应变路径的标识，并通过不同颜色或标记来表示不同的应变等级。

路径标识的显示与调整

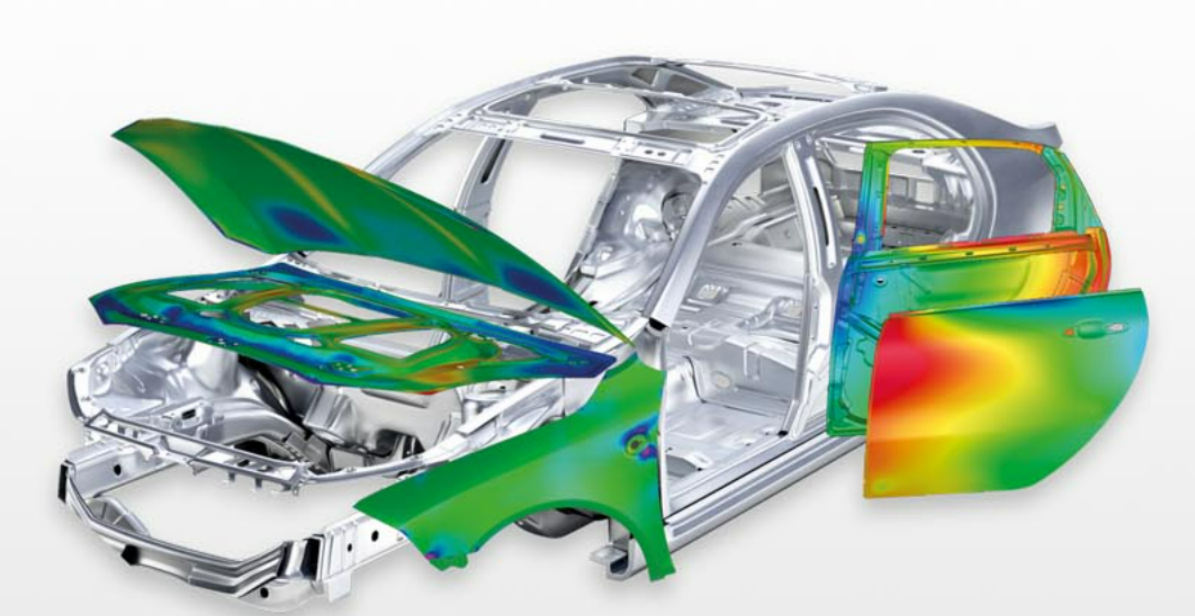

在AutoForm中，应变路径标识一般采用不同的颜色或线条进行区分，代表不同的应变等级。例如，较大应变的区域可能会被标识为红色或其他鲜艳颜色，而较小应变区域则可能为绿色或蓝色。用户可以根据需要调整应变路径的显示方式，进一步分析冲压过程中可能出现的潜在问题。

二、AutoForm应变路径标识可以导出吗

应变路径标识的导出功能

在AutoForm中，用户可以导出应变路径标识的图像或报告，方便后期的分析和报告制作。通常，AutoForm提供两种主要的导出方式：

导出图像：用户可以将当前显示的应变路径标识导出为图像文件（如PNG、JPEG或BMP格式），以便在其他文档或演示中使用。导出的图像可以清晰地展示应变路径的分布情况，并作为分析的一部分。

导出分析报告：除了图像文件，AutoForm还支持导出完整的模拟分析报告。该报告包含了包括应变路径在内的所有相关分析数据，通常为PDF格式。报告中详细列出了各个区域的应变分布情况、分析结论及优化建议。

导出步骤

在AutoForm中，导出应变路径标识图像或报告的过程也是相对简单的。一般来说，可以按照以下步骤进行操作：

在完成模拟分析后，选择应变路径标识的视图。调整显示方式，确保路径标识清晰可见。在菜单中选择“导出”选项，选择导出的文件类型（如图像或报告）。确认文件保存路径后，完成导出。

导出的应用场景

导出的应变路径标识图像或报告可以在多种场景下使用。首先，它们可以用于报告和分析文档中，帮助与团队或客户分享模拟结果。其次，在优化冲压工艺和模具设计时，导出的分析报告提供了详细的应变路径信息，帮助工程师做出数据驱动的决策，确保生产过程中的质量控制。

三、应变路径标识的应用与实际效益

优化模具设计与冲压工艺

应变路径标识在AutoForm中的应用不仅帮助用户了解材料的变形行为，也能为模具设计和冲压工艺的优化提供有力支持。通过分析应变路径，工程师可以识别出应变过大或过小的区域，并根据这些数据调整模具设计。比如，若某个区域出现过度应变，可能会导致模具的早期磨损或产品变形，设计师可以通过调整冲压力度、模具间隙或材料流动方式来避免这些问题，从而提升生产质量和模具寿命。

提高生产效率与质量控制

应变路径的标识在优化生产过程中的作用不仅限于模具设计，还能直接影响到生产线的效率与产品质量。通过对不同区域的应变监控，生产人员可以实时调整参数，避免因设备或工艺参数设置不当而导致的生产偏差。此外，应变路径标识还能帮助质量控制部门检测潜在的缺陷区域，及时进行干预，从而减少不良品的发生，提高生产效率和产品的一致性。

支持更复杂的设计和材料选择

随着设计需求的不断提高，传统的简单模具设计已经无法满足现代制造业的需求。应变路径标识提供了更细致的材料行为分析，支持工程师在面对更复杂的几何形状和多种材料选择时，做出更为科学的决策。通过准确识别材料在成型过程中受力的变化，工程师能够根据不同的材料特性选择最佳的加工工艺和模具配置，从而提高产品的整体性能和可靠性。

四、总结

以上就是AutoForm的应变路径标识在哪里，AutoForm应变路径标识可以导出吗的内容，通过上述分析可以看出，AutoForm不仅为用户提供了应变路径的可视化功能，而且还支持应变路径标识的导出，便于后期的分析和报告撰写。这些功能的实现大大提高了工程师的工作效率，使得冲压工艺的优化更加科学和精确。
