在金属成形领域，尤其是在冲压模具设计过程中，成形极限图（FLD，Forming Limit Diagram）是一个非常重要的工具，它用于描述材料在成形过程中能够承受的最大变形程度，帮助工程师评估冲压过程中的成形风险和成形质量。而在使用AutoForm等软件进行冲压仿真时，生成并分析成形极限图对于优化设计至关重要。本文将详细介绍AutoForm的成形极限图怎么生成，如何分析AutoForm的成形极限图，帮助大家更好地理解这一分析工具，并应用于实际的模具设计和成形过程优化。

一、AutoForm的成形极限图怎么生成

成形极限图的生成主要基于材料的拉伸试验数据和成形过程中的应力-应变曲线。

在AutoForm中生成成形极限图的过程通常包括以下几个步骤：

准备模型和材料数据

在AutoForm中，首先需要准备好待分析的冲压件模型。模型通常由CAD软件生成并导入AutoForm，同时你还需要为模型选择合适的材料数据。成形极限图的生成依赖于准确的材料本构模型，通常包括拉伸试验的数据，如应力-应变关系、屈服强度、延展性等。

进行成形分析

在AutoForm中，成形极限图是基于成形分析结果生成的。因此，首先需要对模型进行成形过程的仿真分析。你可以选择合适的成形工艺参数（如模具闭合速度、压力等），模拟冲压过程，并记录每个网格点的应变数据。AutoForm会通过这些应变数据来预测冲压过程中可能发生的破裂或过度变形区域。

选择成形极限图分析功能

在完成成形分析后，你可以进入AutoForm的“Forming Limit Diagram”（成形极限图）模块。在该模块中，AutoForm会根据已完成的仿真数据，自动生成FLD图。该图展示了不同应变组合下材料的最大成形极限，图中通常包括两条重要曲线：破裂极限曲线和失稳极限曲线，分别表示材料发生破裂和失稳时的应变状态。

生成成形极限图

点击成形极限图模块中的“Generate FLD”按钮，AutoForm会根据模拟结果自动生成成形极限图。这些图表通常会显示在图形界面中，并且可以与实际生产过程中的成形极限进行对比。生成的图形包括不同应变条件下的极限状态，为设计师提供关于材料最大可承受变形的信息。

输出和分析FLD图

完成成形极限图生成后，AutoForm允许你将FLD图导出为图像或报告格式，以便进一步分析和优化。你还可以对比不同材料、不同工艺条件下的成形极限图，分析成形过程中的潜在风险。

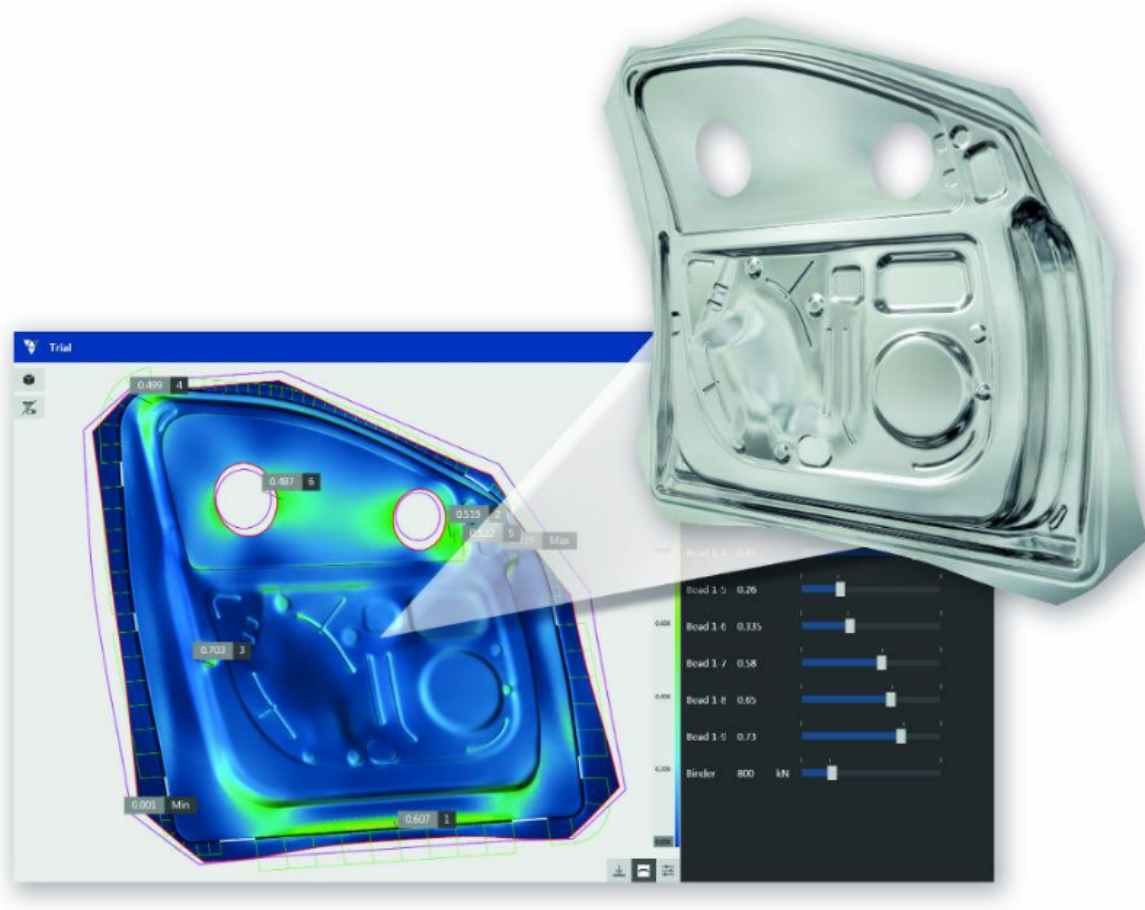

图1：模型材料

二、如何分析AutoForm的成形极限图

成形极限图不仅可以用于验证成形过程中材料的安全性，还可以帮助设计师优化模具和工艺设计。

分析AutoForm生成的成形极限图时，通常需要关注以下几个关键方面：

破裂极限曲线与失稳极限曲线

在FLD图中，最重要的两条曲线分别是破裂极限曲线（Fracture Limit Curve）和失稳极限曲线（Necking Limit Curve）。破裂极限曲线表示材料在此应变状态下会发生裂纹，而失稳极限曲线则表示材料在此应变状态下会发生局部颈缩。

安全区域与危险区域

FLD图的纵轴通常表示主要应变（major strain），横轴表示次要应变（minor strain）。在FLD图中，曲线以下的区域即为“安全区域”，表示材料在这些应变条件下不会发生破裂或失稳。相反，曲线以上的区域即为“危险区域”，意味着材料在这些应变条件下容易发生破裂或其他形式的失稳。因此，分析时需要避免成形过程中的工作点进入危险区域。

材料的延展性分析

FLD图也可以用来分析材料的延展性。不同材料的成形极限曲线表现不同，有些材料在较小的应变下就容易出现破裂，而有些材料则能够承受较大的变形。在FLD图中，材料的延展性通常表现为破裂极限曲线的位置。

优化模具设计

FLD图还可以用于优化模具设计。通过分析FLD图，设计师可以找到模具设计中可能引发材料失稳的区域，并在设计过程中进行相应的调整。例如，某些区域的应变过大，可能导致材料的局部失稳或破裂。通过调整模具的几何形状、模具压力等参数，可以使成形过程保持在FLD图的安全区域，减少不良品的产生。

与实验数据的对比

为了提高FLD分析的准确性，工程师还可以将仿真结果与实际试验数据进行对比。如果仿真生成的FLD图与实际试验的结果存在差异，可能需要重新评估材料的本构模型或工艺参数。通过对比实验数据，工程师能够更好地验证模拟结果的有效性，从而提高成形过程的可靠性。

图2：模板设计

三、如何利用成形极限图优化生产过程

生成并分析成形极限图的最终目标是优化生产过程，减少冲压过程中的不合格品，提高生产效率和产品质量。

以下是几种利用成形极限图优化生产过程的方法：

合理选择材料

选择适合成形的材料非常重要。通过分析不同材料的成形极限图，可以选择适合冲压工艺要求的材料。材料的成形极限越高，成形时所能承受的变形也就越大，从而减少破裂和失稳的风险。

调整工艺参数

FLD图提供了调整工艺参数的依据。例如，可以通过调整模具压力、成形速度等工艺条件，使材料的变形状态始终处于FLD图的安全区域，避免出现不良品。

优化模具设计

FLD图可以帮助设计师优化模具的几何形状。通过分析FLD图，可以发现成形过程中的高应变区域，并针对这些区域进行模具改进，确保产品在成形过程中的质量稳定。

预测并避免失稳现象

FLD图可以预测成形过程中可能出现的失稳现象。通过分析FLD图，设计师可以在设计阶段预见并避免这些问题，确保产品的成形质量。

图3：优化模板设计

四、总结

AutoForm的成形极限图怎么生成，如何分析AutoForm的成形极限图是每个冲压工艺工程师必须掌握的技能。通过生成FLD图并分析其结果，工程师能够准确判断冲压过程中的安全区域和危险区域，从而避免成形过程中出现裂纹、失稳等问题。无论是在材料选择、工艺参数调整，还是模具设计优化方面，成形极限图都为工程师提供了强有力的决策支持。掌握FLD的生成与分析，能够大大提高冲压件的生产效率和质量。
